Incalzire conducte de titei, impotriva depunerii de parafina

Ce se intampla in conducta

Titeiul contine parafina dizolvata. Cat timp e cald, ea ramane in solutie si curge odata cu el. Cand temperatura scade sub punctul la care parafina iese din solutie, aceasta cristalizeaza si se depune pe partea cea mai rece a conductei — peretele.

Stratul creste incet. Sectiunea libera se micsoreaza, debitul scade, presiunea de pompare creste. La un moment dat conducta se infunda de tot. Procesul e cu atat mai rapid cu cat afara e mai frig si cu cat conducta e mai lunga si mai prost izolata.

Cum se rezolva fara incalzire, si cat costa asta

Varianta clasica: cand conducta se infunda, se trece pe o conducta de rezerva, iar cea infundata se desfunda din loc in loc, cu aburi. Merge, dar se plateste de fiecare data:

• Fluxul se opreste pe traseul respectiv, cat dureaza interventia.
• Iti trebuie o conducta de rezerva, pe care o tii doar pentru asta.
• Consumi abur, utilaj si oameni, la fiecare desfundare.
• Intre doua interventii debitul e deja scazut, pentru ca depunerea a inceput din nou.

Se repeta la fiecare racire si la fiecare iarna. Incalzirea conductei muta cheltuiala din interventii in energie electrica, iar traseul ramane la sectiunea lui.

Ce se monteaza

Sistemul are trei parti, si toate trei conteaza:

• Cablul — autoreglabil, lipit pe conducta, sub izolatie. Se taie la lungime pe santier si se poate suprapune in coturi, la vane si la flanse fara sa se arda. Pe un traseu cu zeci de armaturi, asta nu e un moft, e singura solutie practica.
• Comanda — termostat cu senzor de temperatura montat pe conducta. Sistemul porneste cand temperatura scade spre pragul stabilit si se opreste cand l-a depasit. Fara comanda, cablul ar merge si vara.

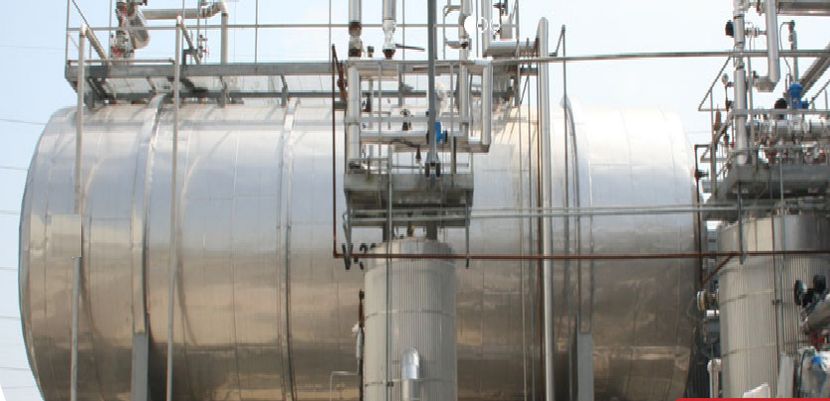

• Izolatia — vata minerala, apoi jacketing de tabla. Fara ea, caldura pleaca in aer si platesti de cateva ori mai mult pentru acelasi rezultat.

La Petrom mentinem 35 de grade in conducta. Valoarea se stabileste dupa titei, nu se copiaza de la o lucrare la alta.

Zona ATEX

La sonda si pe traseul spre rezervoare zona e clasificata cu pericol de explozie. Acolo nu se monteaza orice: cablul, termostatul, cutiile de conexiune si presetupele trebuie sa fie certificate pentru zona respectiva, iar montajul se face dupa documentatia producatorului.

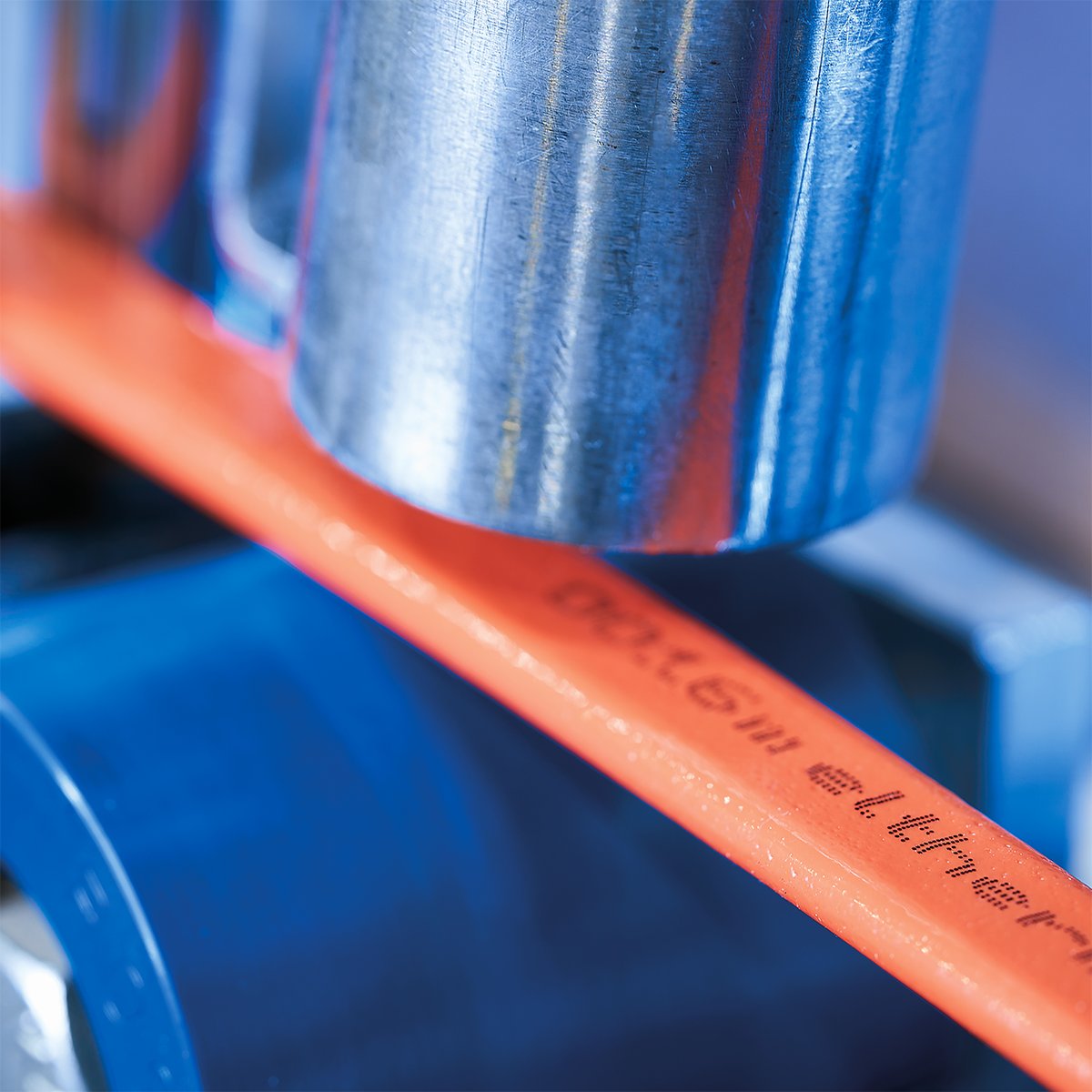

Noi am montat cablu autoreglabil ELSR-N de 20 W/m, care are certificat ATEX. Avem in gama si rezistente si incalzitoare certificate ATEX, pentru restul echipamentelor din instalatie.

Cum se dimensioneaza

Puterea nu se alege din catalog, se calculeaza. Conteaza:

• diametrul, materialul si lungimea conductei;
• temperatura minima de afara, din zona in care e traseul;
• temperatura care trebuie mentinuta in conducta;
• tipul si grosimea izolatiei;
• cate vane, flanse, pompe si suporti sunt pe traseu — fiecare pierde caldura mai mult decat teava dreapta de langa el.

Din datele astea rezulta pierderea de caldura pe metru, iar din ea puterea cablului si modul de pozare. Un calcul facut prost se vede abia in prima iarna grea, cand sistemul nu tine pasul.

Ce trebuie pregatit inainte

• Traseul: lungime, diametru, material, si cate armaturi are.
• Temperatura de mentinut si temperatura minima de iarna din zona.
• Izolatia existenta sau prevazuta: tip si grosime.
• Clasificarea zonei si documentele cerute de beneficiar.
• Alimentarea disponibila si unde se afla tabloul.

Cu datele astea putem da o oferta corecta din primul mesaj. Cere oferta sau suna-ne si discutam traseul.
