Rezistente si echipamente ATEX
Echipamente de incalzire destinate atmosferelor potential explozive. Alegerea nu se face dupa putere, ci dupa clasificarea zonei: grupa de material, clasa de temperatura si tipul de protectie, cu temperatura maxima de suprafata demonstrata prin certificare.
Clasificarea zonei determina echipamentul
Zonele sunt definite dupa frecventa si durata prezentei atmosferei explozive. Pentru gaze si vapori: zona 0 — prezenta permanenta sau pe perioade lungi; zona 1 — prezenta ocazionala in functionare normala; zona 2 — prezenta improbabila si, daca apare, de scurta durata. Pentru pulberi combustibile, corespondentele sunt zonele 20, 21 si 22.
Grupa I acopera minele cu pericol de grizu; grupa II restul industriei de suprafata, cu subgrupele IIA, IIB si IIC dupa energia minima de aprindere a gazului. Pulberile intra in grupa III.
Clasa de temperatura
Temperatura maxima de suprafata a echipamentului trebuie sa ramana sub temperatura de aprindere a substantei prezente. Clasele din EN/IEC 60079-0 fixeaza pragurile:
| Clasa de temperatura | Temperatura maxima pe suprafata |
|---|---|
| T1 | 450 °C |
| T2 | 300 °C |
| T3 | 200 °C |
| T4 | 135 °C |
| T5 | 100 °C |
| T6 | 85 °C |
La pulberi criteriul este diferit si se aplica dupa EN/IEC
60079-14: temperatura maxima de suprafata nu depaseste
2/3 din temperatura minima de aprindere a norului de pulbere,
respectiv T5mm − 75 K fata de temperatura de
aprindere a unui strat depus de 5 mm. Se retine valoarea mai mica dintre cele
doua.
Consecinta de proiectare este directa: la un element de incalzire, temperatura maxima de suprafata nu este o caracteristica nominala, ci rezultatul densitatii superficiale, al mediului si al regimului de avarie. De aceea clasificarea se demonstreaza inclusiv in conditii de defect — lipsa debitului, lipsa lichidului, scurtcircuitarea unei trepte.
Reglajul face parte din echipament
Un element certificat montat pe o bucla de reglaj improvizata nu mai constituie un ansamblu conform. Configuratia minima:
- termostat de lucru cu senzor in punctul reprezentativ pentru proces;
- limitator independent cu rearmare manuala, pe canal separat, cu senzor propriu, reglat astfel incat clasa de temperatura sa fie respectata si la defectarea buclei principale;
- protectie de nivel la lichide, respectiv confirmare de debit la aer;
- protectie diferentiala si legare la pamant verificata.
Tipurile de protectie uzuale pentru aceste echipamente sunt capsularea antideflagranta si securitatea marita; alegerea rezulta din zona si din constructia aparatului.
Documentatia
Echipamentul se livreaza cu certificat de examinare, declaratie de conformitate si marcajul complet, care contine grupa, categoria, tipul de protectie, subgrupa de gaz si clasa de temperatura. Documentatia se verifica la receptie si se pastreaza in cartea instalatiei: fara ea, punerea in functiune nu este admisa. Separat de incadrarea ATEX, echipamentele care lucreaza sub presiune intra sub directiva 2014/68/UE; se executa si variante pentru presiuni de peste 40 bar.
Serii si modele pe care le livram
Executie la comanda, pe dimensiunile cerute. Mai jos sunt seriile din gama de rezistenta ATEX. Daca ai deja un cod de pe un echipament vechi, trimite-ni-l — de cele mai multe ori il putem identifica si inlocui.
| REX-TR / RFA-C | rezistente de imersie cu racord filetat, executie Ex |
|---|---|

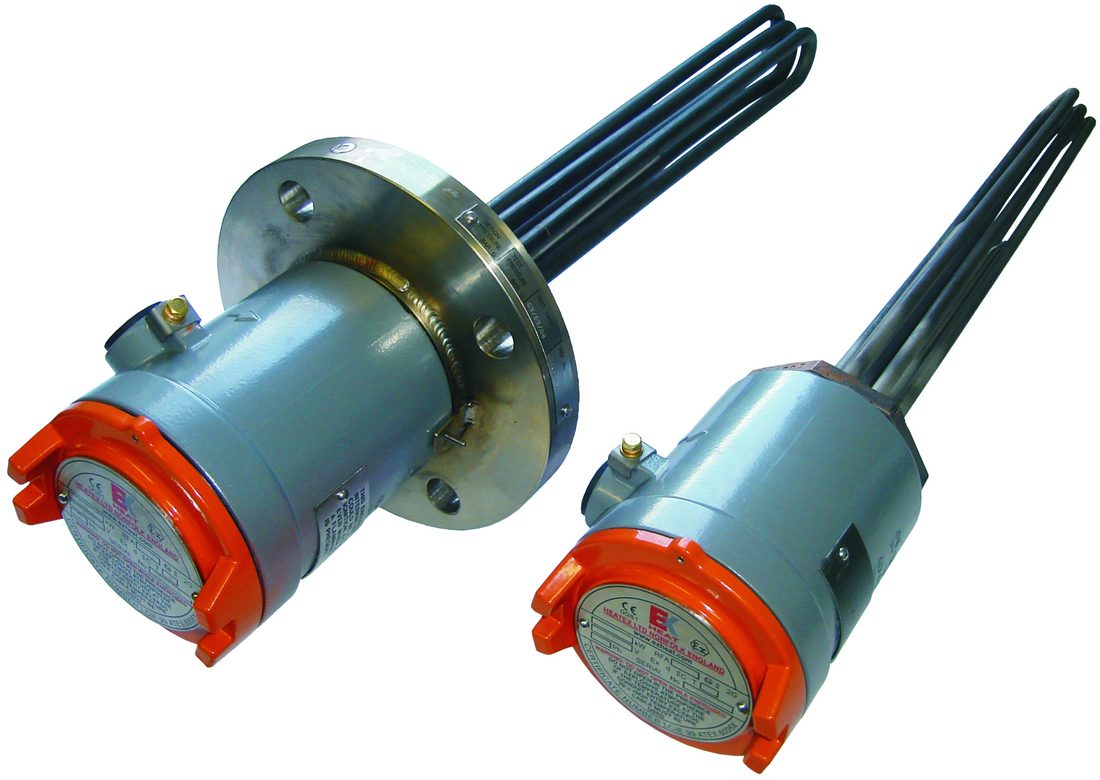

| REX-F | rezistente de imersie cu flansa, executie Ex |
| AFW-ATX | paturi flexibile de incalzire pentru butoaie, certificate ATEX |
| IBCW-ATX | incalzire pentru containere IBC de 1000 l, certificata ATEX |
| GCW | paturi de incalzire pentru butelii de gaz |

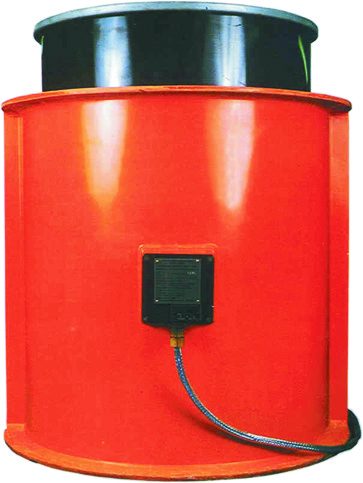

| HIDH | incalzitor de butoi pentru zone clasificate |
| CREx | incalzitoare pentru tablouri electrice in zona Ex |

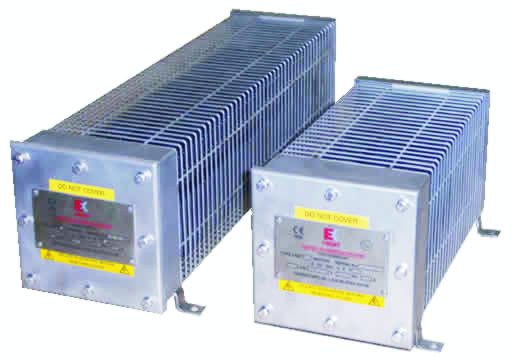

| FAW | convectoare ATEX |

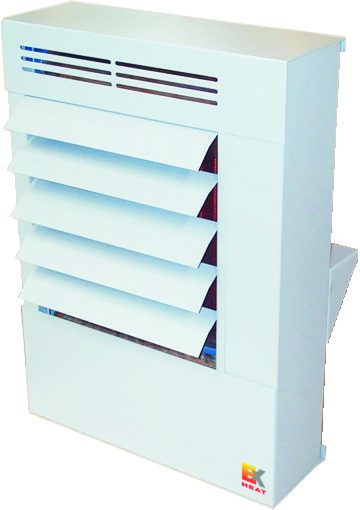

| FUH | aeroterme ATEX |
| CLT-ATX | controlere de temperatura pentru echipamente ATEX |
Alte variante din aceeasi gama
Rezistentele se fac la comanda, nu se iau de pe raft. Ca sa iti dam un pret si un termen, spune-ne:
- clasificarea zonei: 0, 1, 2 sau 20, 21, 22
- substanta si clasa de temperatura ceruta (T1…T6)
- ce vrei sa incalzesti si pana la ce temperatura
- daca ai nevoie de dosarul tehnic si declaratia de conformitate la receptie
Daca nu stii toate datele, suna-ne — le stabilim impreuna in cateva minute.
Intrebari care ni se pun des
Pot folosi o rezistenta obisnuita intr-o zona ATEX daca o pun in cutie etansa?
Nu. Etanseitatea nu inlocuieste certificarea: conteaza si temperatura de suprafata, si constructia interna, si modul de racordare. Un echipament necertificat intr-o zona clasificata este o neconformitate la orice control.
Livrati si certificatele?
Da. Fiecare echipament vine cu declaratia de conformitate si cu documentatia producatorului, in forma pe care o cere receptia.
Ce date sunt necesare ca sa se poata emite o oferta ATEX?
Clasificarea zonei (0/1/2 sau 20/21/22), substanta prezenta cu subgrupa si temperatura ei de aprindere, clasa de temperatura ceruta, mediul incalzit, puterea si temperatura de proces, tensiunea si tipul racordului. Fara clasificarea zonei nu se poate alege echipamentul.
De ce nu se poate certifica un element obisnuit montat intr-o carcasa Ex?
Pentru ca incadrarea se face pe ansamblu, inclusiv pe comportarea in regim de defect. Temperatura de suprafata a elementului depinde de densitatea superficiala si de mediu, iar demonstrarea clasei de temperatura presupune si scenariile de avarie, nu doar functionarea normala.
