Rezistente pentru aer si gaze

Incalzirea aerului si a gazelor de proces, in canal sau in incinta. Coeficientul de transfer este cu doua ordine de marime sub cel al lichidelor, asa ca dimensionarea se face pe suprafata de schimb si pe existenta debitului, nu pe putere.

Puterea in sarcina

Pentru aer in conditii normale, cu ρ = 1,2 kg/m³ si cp = 1,005 kJ/kg·K:

P [kW] = V̇ [m³/h] · ΔT [K] / 3.000

Relatia este forma simplificata a P = V̇ · ρ · cp · ΔT / 3.600 si se corecteaza cu temperatura medie a curentului peste 100 °C, unde densitatea scade sensibil. Metoda completa, cu exemplu numeric, este pe pagina rezistente de incalzire pentru aer.

De ce suprafata extinsa

Criteriul de dimensionare este temperatura peliculei, Tteaca = Taer + qs/α. La aer in convectie fortata, α ≈ 25…250 W/m²·K, fata de ordinul 10³ la lichide. Pe tub simplu, cu α ≈ 60 si qs = 2 W/cm², rezulta ΔT = 20.000/60 ≈ 333 K peste temperatura aerului — inacceptabil in cele mai multe aplicatii.

Cu aripioare care maresc suprafata de schimb de cinci ori, densitatea raportata la suprafata exterioara scade la 0,4 W/cm², iar suprasarcina la 67 K. Aripioara nu creste puterea: scade temperatura metalului la aceeasi putere.

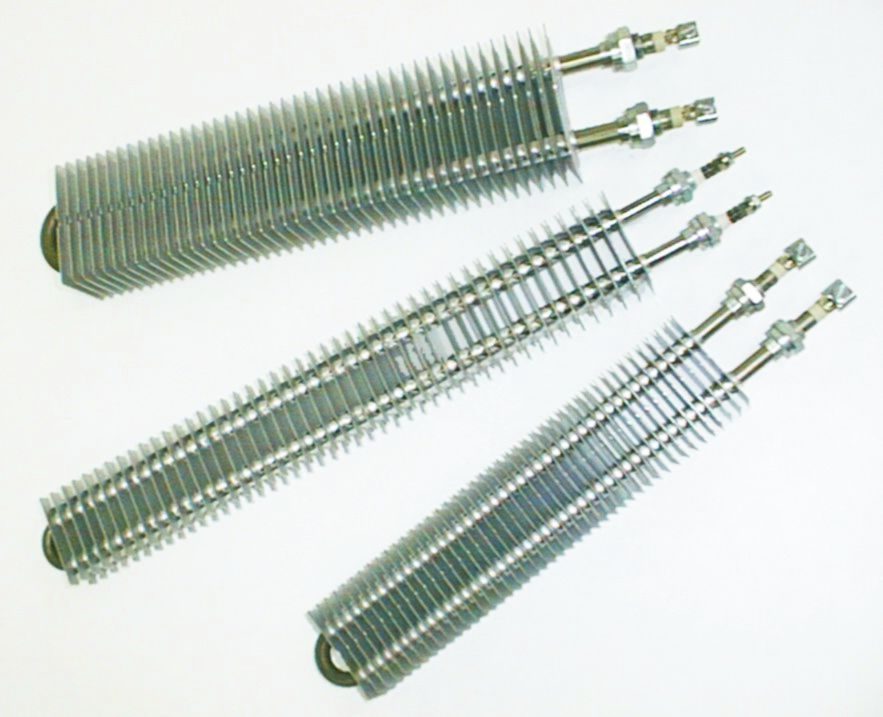

• Aripioara rectangulara — raport maxim de extindere la acelasi gabarit; tubulatura si baterii de climatizare, uzual pana la 300–400 °C.

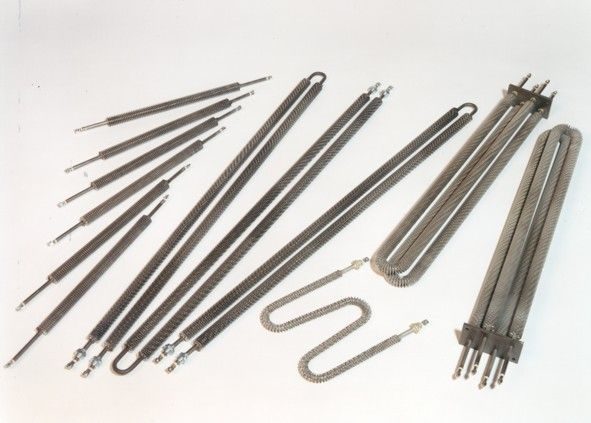

• Aripioara elicoidala — se curata mai usor; curenti cu praf, scame sau fibre.

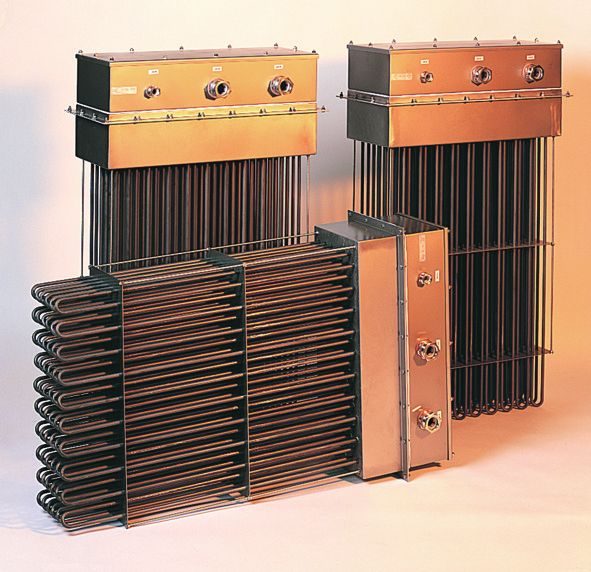

• Tub simplu — temperaturi mari, unde transferul dominant devine radiatia si aripioara nu mai aduce castig; inox refractar sau Incoloy®.

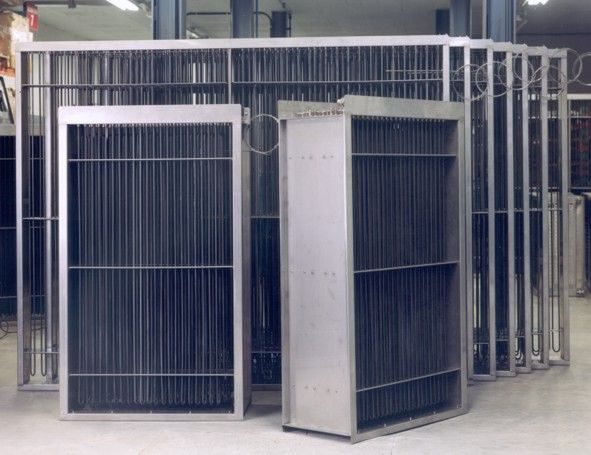

Baterii pe tubulatura

Bateria se executa pe sectiunea canalului, rectangulara sau circulara, cu elementele grupate pe trepte. Impartirea pe trepte limiteaza curentul de anclansare si permite reglajul; alternativ, comanda cu tiristoare in regim de unda intreaga sau cu unghi de faza.

Pierderea de presiune pe baterie se verifica impreuna cu caracteristica ventilatorului. Un pas de aripioare prea mic deplaseaza punctul de functionare si reduce debitul sub valoarea de calcul, ceea ce invalideaza dimensionarea termica facuta pe debitul nominal.

Regimul fara debit este regimul de avarie dimensionant: la oprirea ventilatorului α scade cu un ordin de marime. Se prevad obligatoriu presostat diferential sau contact de confirmare in serie cu comanda, limitator cu rearmare manuala cu senzor in curentul de aer la iesire, si temporizare de post-ventilare la oprire.

Incalzitoare pentru tablouri si incinte

Aici obiectivul nu este incalzirea, ci mentinerea suprafetelor interioare peste punctul de roua, pentru a evita condensul pe aparataj si pe conexiuni. Puterea se dimensioneaza pe suprafata anvelopei si pe diferenta fata de mediul exterior, iar elementul se amplaseaza jos, ca sa foloseasca circulatia naturala a aerului din dulap. Se livreaza cu termostat sau higrostat propriu; executiile cu PTC isi limiteaza singure temperatura de suprafata, ceea ce elimina riscul la circulatie redusa (vezi rezistentele autoreglabile PTC).

Serii si modele pe care le livram

Executie la comanda, pe dimensiunile cerute. Mai jos sunt seriile din gama de rezistenta electrica pentru aer. Daca ai deja un cod de pe un echipament vechi, trimite-ni-l — de cele mai multe ori il putem identifica si inlocui.

Alte variante din aceeasi gama

Intrebari care ni se pun des

De ce se arde rezistenta daca se opreste ventilatorul?

Pentru ca aerul in miscare e cel care ii ia caldura. Fara debit, temperatura tecii urca foarte repede peste limita materialului. Orice baterie serioasa are un termostat de siguranta cu rearmare manuala si, ideal, un contact de la presostatul de debit.

Puteti face bateria pe dimensiunea canalului meu?

Da, asta si facem — bateriile se executa la comanda. Trimite-ne dimensiunile interioare ale canalului si puterea de care ai nevoie.

Cum verific ca bateria nu strangulează instalatia?

Se compara pierderea de presiune pe baterie cu caracteristica ventilatorului, in punctul de functionare. Daca debitul real scade sub cel de calcul, puterea ramane aceeasi dar dT creste, si odata cu el temperatura tecii — deci dimensionarea termica nu mai este valabila.

Ce putere trebuie pentru un tablou electric?

Se calculeaza pe suprafata anvelopei si pe diferenta de temperatura fata de exterior, cu obiectivul de a tine suprafetele interioare peste punctul de roua. Puterile uzuale sunt de ordinul zecilor de wati; esentiale sunt amplasarea in partea de jos a dulapului si comanda de la termostat sau higrostat.
