Rezistente de imersie pentru lichide
Element introdus direct in lichid, cu randament de transfer practic unitar. Dimensionarea se face in doi pasi: bilantul termic pentru putere, apoi verificarea temperaturii peliculei pentru densitatea superficiala.
Criteriul de dimensionare
Puterea in sarcina rezulta din bilantul termic,
P1 = m · cp · ΔT / τ,
la care se adauga pierderile prin anvelopa si un factor de siguranta de
1,10…1,30. Densitatea superficiala qs se
verifica insa separat, prin temperatura peliculei de fluid in contact cu
teaca:
Tteaca = Tfluid + qs / α
cu qs in W/m²
(1 W/cm² = 104 W/m²) si α
coeficientul de transfer convectiv. Pentru apa in convectie naturala,
α ≈ 300…1.000 W/m²·K; pentru ulei
mineral, 50…350. Raportul dintre ele explica de ce acelasi
element lucreaza corect in apa si se distruge in ulei.
Metoda completa, cu exemple numerice, este pe paginile pe mediu: apa si ulei si fluide vascoase.
Racordarea la vas

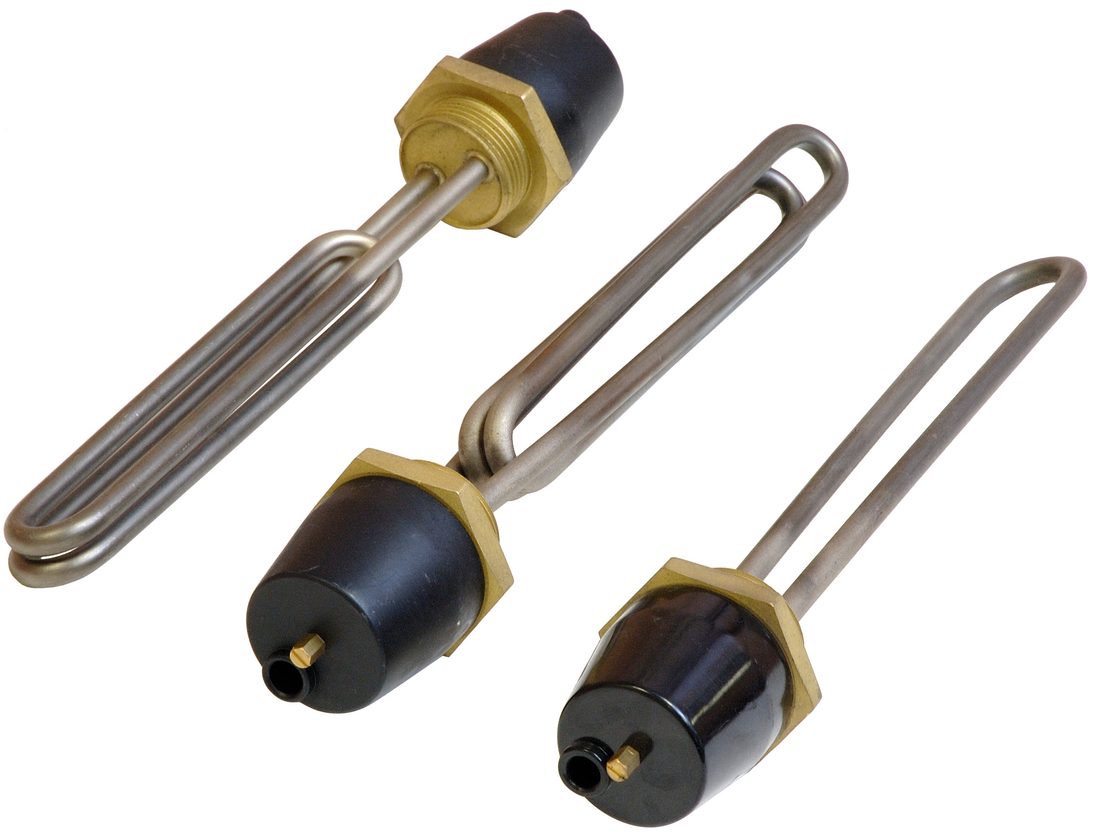

- Dop filetat BSP, de la

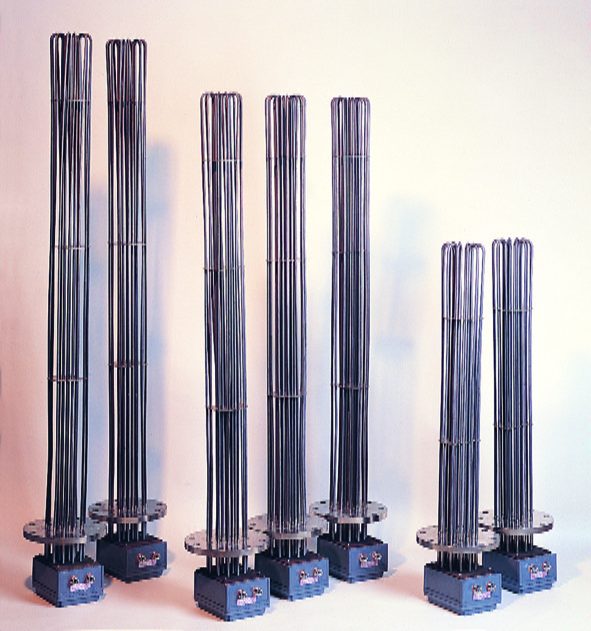

G 1"1/4laG 2"1/2— puteri mici si medii, insurubat in stutul rezervorului. - Flansa — peste cateva zeci de kW; permite gruparea mai multor elemente pe acelasi racord si impartirea pe trepte de putere.

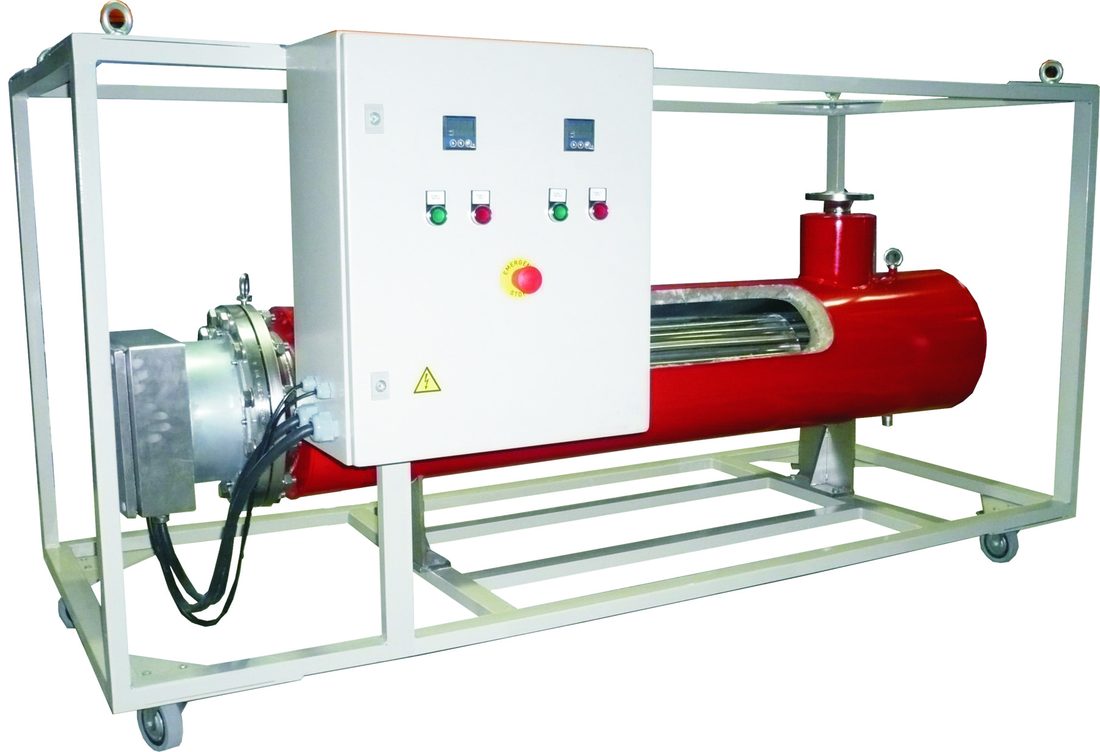

- Executie in linie — incalzitor pe conducta, pentru
debit in trecere; aici

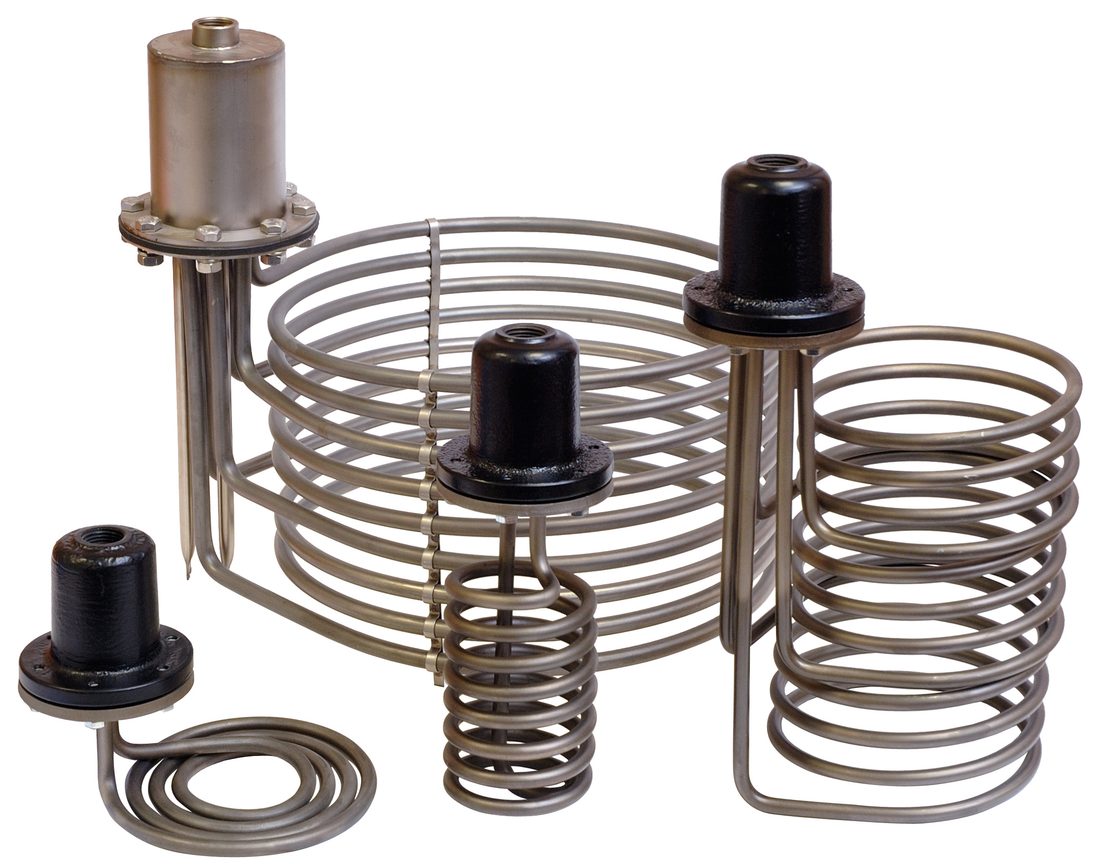

αcorespunde convectiei fortate, deci densitatea admisa este sensibil mai mare. - Teaca de protectie — permite extragerea elementului fara golirea vasului, dar introduce o rezistenta termica de contact in serie si impune reducerea densitatii fata de montajul direct.
Zona rece de la racord si marcajul nivelului minim de lichid sunt
constructive. Functionarea descoperita trece α de la ordinul
103 la ordinul 10 W/m²·K, deci distruge elementul in
cateva minute; protectia de nivel nu este optionala.
Materialul tecii
| Mediu | Teaca | Criteriu |
|---|---|---|
| Apa tehnica, solutii neutre | AISI 316L | austenit cu Mo, coroziune generala |
| Apa clorinata, apa de mare | titan | pasivare stabila in prezenta clorurilor |
| Apa demineralizata, acizi, baze | Incoloy® 825 | coroziune in puncte, fisurare sub tensiune |
| Solutii puternic agresive | teaca de teflon | densitate mult redusa, impusa de polimer |
| Ulei si produse vascoase | AISI 316L, lungime marita | limitarea qs sub pragul de cocsificare |
Verificari
Conform EN 60335-1, curentul de fuga nu depaseste 0,75 mA/kW, cu maximum 5 mA pe aparat, iar rigiditatea dielectrica se probeaza la 1.250 V timp de 1 min. Cutia de borne este IP 40 standard si IP 66 cu cutie din aluminiu, conform EN 60529. Pe instalatie: termostat de lucru, limitator independent cu rearmare manuala si protectie de nivel.
