Rezistente autoreglabile PTC
Elemente din ceramica PTC, la care rezistenta electrica creste abrupt peste o temperatura caracteristica a materialului. Puterea se ajusteaza singura dupa cat de bine este evacuata caldura, fara bucla de reglaj.
Mecanismul
Materialul este o ceramica policristalina pe baza de titanat de bariu dopat. Sub punctul Curie, rezistivitatea este mica si elementul se comporta ca un rezistor obisnuit. Peste acest punct, structura trece printr-o tranzitie de faza si rezistivitatea creste cu mai multe ordine de marime pe un interval ingust de temperatura. Curentul scade in consecinta, iar puterea disipata se autolimiteaza.
Comportarea in regim stabilizat: la racire buna, elementul lucreaza sub Curie si livreaza putere mare; pe masura ce evacuarea caldurii slabeste, temperatura urca, rezistenta creste si puterea scade, pana la echilibru. Temperatura de suprafata se stabilizeaza in jurul punctului Curie, cu o depasire de ordinul a 5% la debit de aer redus.
Comparatia care conteaza la proiectare: o rezistenta obisnuita lasata fara aer isi pastreaza puterea si poate depasi 1.000 °C pe suprafata, in timp ce elementul PTC coboara singur puterea si ramane in jurul temperaturii caracteristice. Limitarea este o proprietate de material, nu o functie a unui aparat de comanda care se poate defecta.
Consecinte de dimensionare
- Puterea nominala este valabila numai in conditiile de racire pentru care a fost data. Acelasi element livreaza sensibil mai putin in aer stationar decat in curent fortat; pentru o baterie PTC se declara debitul de calcul.
- Curentul de pornire este mai mare decat cel de regim, pentru ca la rece rezistenta este minima. Se verifica protectia si sectiunea cablului la acest curent, nu la cel nominal.
- Caracteristica depinde de tensiune: la tensiune mai mare, punctul de echilibru se muta, dar temperatura de suprafata ramane ancorata de punctul Curie, nu de tensiune.
- Alegerea materialului se face dupa temperatura caracteristica ceruta de aplicatie; ea fixeaza, practic, temperatura maxima de suprafata.
Unde se justifica si unde nu
- Se justifica acolo unde regimul de racire variaza sau poate disparea: incalzirea tablourilor si a dulapurilor electrice impotriva condensului, aeroterme mici, incalzirea aerului in echipamente unde oprirea ventilatorului nu poate fi exclusa, aplicatii fara supraveghere.
- Nu se justifica acolo unde se cere o temperatura de proces reglabila, diferita de punctul Curie al materialului, sau densitati mari de putere pe suprafata mica. Acolo solutia este elementul clasic cu termostat si limitator independent.
Pentru tablouri si incinte, elementul PTC se amplaseaza in partea de jos, unde foloseste circulatia naturala, si se comanda de la termostat sau higrostat. Vezi si rezistentele pentru aer si gaze.
Nu se confunda cu cablul autoreglabil
Principiul este inrudit, constructia nu. Cablul autoreglabil pentru conducte are o matrice polimerica conductiva intre doi conductori paraleli, iar puterea liniara scade local acolo unde temperatura creste — deci se adapteaza pe fiecare portiune de traseu, se poate taia la lungime pe santier si nu se supraincalzeste la suprapunere. Elementul PTC ceramic este o piesa de dimensiune fixa, pentru incalzirea aerului si a suprafetelor. Pentru trasee de conducta, solutia este cablul autoreglabil, nu ceramica PTC.
Serii si modele pe care le livram
Executie la comanda, pe dimensiunile cerute. Mai jos sunt seriile din gama de rezistenta PTC autoreglabila. Daca ai deja un cod de pe un echipament vechi, trimite-ni-l — de cele mai multe ori il putem identifica si inlocui.

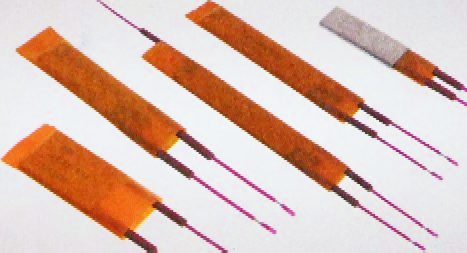

| EA / EB / HP | elemente PTC de suprafata |
|---|---|

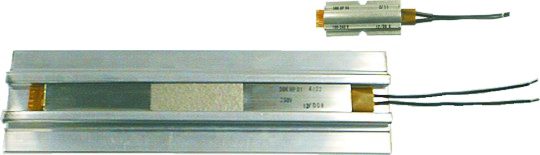

| HP / HT | PTC de suprafata, temperaturi mai mari |

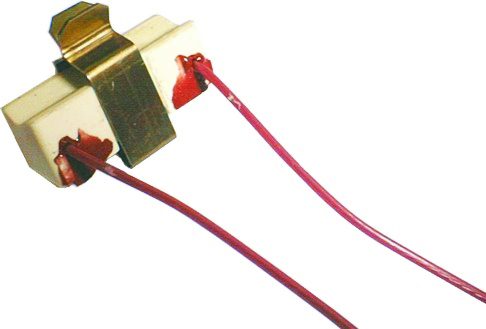

| FE | PTC pentru aplicatii antiinghet |

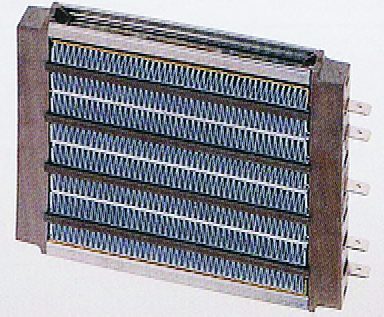

| HR | PTC pentru incalzirea aerului in miscare |
| HKL | aeroterme cu tehnologie PTC |
Alte variante din aceeasi gama
Rezistentele se fac la comanda, nu se iau de pe raft. Ca sa iti dam un pret si un termen, spune-ne:
- ce si cat de mult vrei sa incalzesti
- temperatura de echilibru pe care o astepti
- tensiunea de alimentare
- spatiul disponibil si modul de fixare
Daca nu stii toate datele, suna-ne — le stabilim impreuna in cateva minute.
Intrebari care ni se pun des
PTC-ul e acelasi lucru cu cablul autoreglabil?
Principiul e acelasi — rezistenta creste cu temperatura, deci puterea scade. Diferenta e forma: cablul se vinde la metru si se taie la lungime, iar elementul PTC e o piesa gata facuta, de o anumita putere. Pentru conducte si jgheaburi se foloseste cablul; pentru piese si aparate, elementul.
Chiar nu are nevoie de termostat?
In mod normal, nu. Isi limiteaza singur temperatura prin constructie. Un termostat se adauga doar daca vrei sa poti opri incalzirea din alt motiv decat temperatura piesei.
De ce da elementul PTC mai putina putere decat scrie in catalog?
Pentru ca puterea declarata corespunde unor conditii de racire precizate. Daca debitul de aer real este mai mic, temperatura elementului creste, rezistenta creste si puterea scade — exact comportarea pentru care a fost ales. Pentru o baterie PTC se declara debitul de calcul odata cu puterea.
Mai are nevoie de termostat?
Pentru protectie la supratemperatura, nu: limitarea este o proprietate a materialului. Pentru reglarea temperaturii ambiante din dulap, da — un termostat sau un higrostat opreste elementul cand nu mai e nevoie de el, ceea ce reduce consumul si incarcarea termica a aparatajului.
