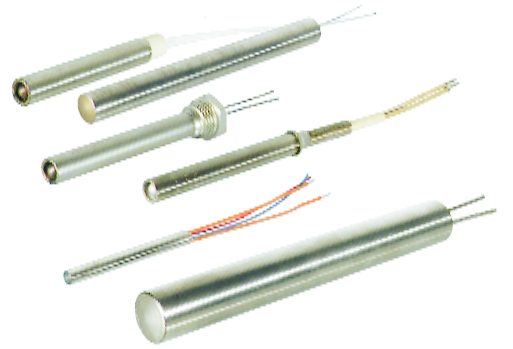

Rezistente tip cartus
Element cilindric introdus intr-un alezaj practicat in piesa, care transfera caldura prin conductie, pe suprafata de contact. Permite densitati superficiale mari pe volum mic, cu conditia ca jocul in alezaj sa fie controlat.
Rezistenta termica de contact, marimea care dimensioneaza
Un cartus nu cedeaza caldura prin convectie, ci prin conductie catre masa metalica. Intre teaca si peretele alezajului ramane insa un interstitiu, iar acesta se comporta ca o rezistenta termica in serie:
ΔT = qs · δ / λaer
Cu λaer ≈ 0,03 W/m·K, o
densitate de 10 W/cm² = 105 W/m² si un
interstitiu de numai 0,05 mm, conductia pura prin stratul de aer
da ΔT ≈ 170 K. Valoarea reala este mai mica, pentru
ca o parte din suprafata ramane in contact metalic si apare si un aport prin
radiatie, dar ordinul de marime explica fenomenul observat in exploatare:
cartusul nu se arde de la putere, ci de la izolarea cu aer.
De aici cerintele de montaj, nenegociabile:
- alezaj alezat la toleranta H7, cu joc diametral total de maximum 0,05 mm;
- cartus la limita superioara a campului de toleranta pe diametru;
- alezaj curatat de oxizi si de resturi de material inainte de inlocuire — depunerile au exact efectul interstitiului;
- la alezaje uzate sau ovalizate, trecerea la diametrul imediat superior, nu compensarea prin putere.
Jocul mare mai are doua consecinte, in afara de durata de viata: timpul de incalzire creste si bucla de reglaj devine lenta, pentru ca intarzierea introdusa de interstitiu se adauga constantei de timp a piesei.
Densitatea superficiala admisa
Domeniul uzual de executie este 2–15 W/cm². Seriile de mare densitate, cu izolatie minerala compactata, trec peste acest interval, dar numai cand contactul este garantat si masa metalica poate prelua fluxul. Alegerea se face dupa principiul urmator:
- Contact controlat, alezaj alezat, piesa masiva — se poate merge pe densitate mare, cu castig de gabarit.
- Contact incert, alezaj frezat, piesa subtire, montaj si demontaj frecvent — densitate moderata; durata de viata creste de cateva ori la aceeasi putere instalata, pe lungime activa marita.
Lungimea activa se stabileste astfel incat zona incalzita sa ramana in
interiorul masei metalice. O portiune activa iesita in afara piesei lucreaza
practic in aer, cu α de ordinul zecilor de
W/m²·K, si se distruge prima.
Masurarea temperaturii
Termocuplul tip J sau K se poate incorpora in cartus, ceea ce muta punctul de masura in interiorul piesei. Diferenta fata de un senzor montat la cativa centimetri nu este de comoditate: la mase metalice cu gradient, eroarea de amplasare a senzorului se traduce direct in supratemperatura locala a elementului.
Serii si modele pe care le livram
Executie la comanda, pe dimensiunile cerute. Mai jos sunt seriile din gama de rezistenta cartus. Daca ai deja un cod de pe un echipament vechi, trimite-ni-l — de cele mai multe ori il putem identifica si inlocui.

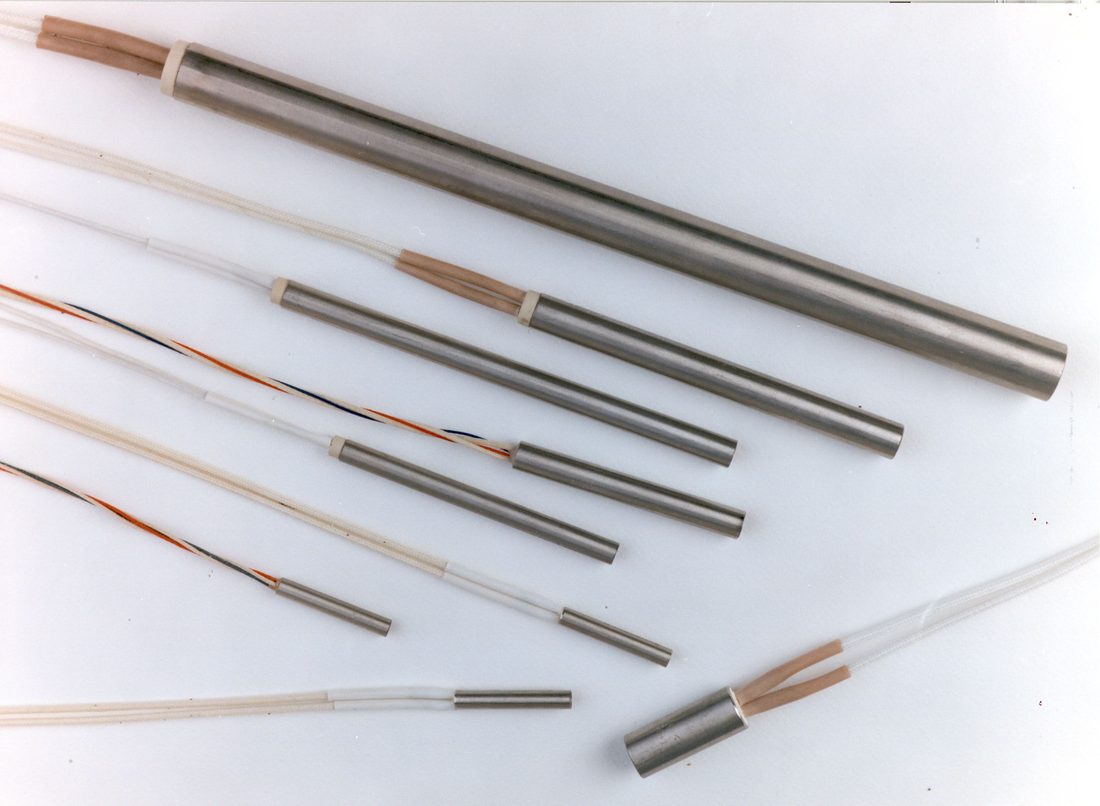

| TH | cartuse de mare densitate, dimensiuni in mm si in toli |
|---|---|
| CFOR | cartuse de mare densitate, dimensiuni in mm |
| CM | elemente monotub extra-lungi |
Alte variante din aceeasi gama
Rezistentele se fac la comanda, nu se iau de pe raft. Ca sa iti dam un pret si un termen, spune-ne:
- diametrul si lungimea gaurii
- puterea si tensiunea
- temperatura de lucru a piesei
- tipul iesirii: cablu, teaca metalica, unghi, lungimea cablului
Daca nu stii toate datele, suna-ne — le stabilim impreuna in cateva minute.
Intrebari care ni se pun des
De ce mi se ard cartusele mereu in acelasi loc?
Aproape intotdeauna e o problema de contact: gaura uzata, ovalizata sau murdara. Verifica jocul si curata gaura inainte de a pune un cartus nou. Daca gaura s-a largit, se poate merge pe un diametru imediat superior.
Se poate face cu termocuplu integrat?
Da, cartusele se pot livra cu termocuplu tip J sau K incorporat, ceea ce iti da temperatura chiar din piesa, nu de la cativa centimetri distanta.
Ce diametru de alezaj trebuie prevazut in desen?
Alezaj alezat H7 la diametrul nominal al cartusului, cu joc diametral total sub 0,05 mm. Alezajul frezat sau burghiat, fara alezare, lasa joc si abateri de forma care reduc suprafata de contact efectiva.
Pot inlocui un cartus ars cu unul de putere mai mica, sa tina mai mult?
Reducerea puterii scade proportional densitatea superficiala si prelungeste durata de viata, dar modifica si regimul termic al piesei. Solutia corecta este pastrarea puterii pe o lungime activa marita, daca geometria permite, sau remedierea contactului.
