Rezistente colier si de contact
Element inelar strans pe exteriorul unui cilindru, cu transfer prin conductie pe suprafata de contact. Tipul de izolatie determina simultan temperatura maxima pe interfata si densitatea superficiala admisa.
Izolatia stabileste limita, nu rezistorul
La un colier, conductorul este practic acelasi; difera materialul izolant dintre conductor si suprafata de contact, iar el fixeaza ambele limite.
| Executie | Temperatura pe suprafata de contact | Densitate superficiala uzuala |
|---|---|---|

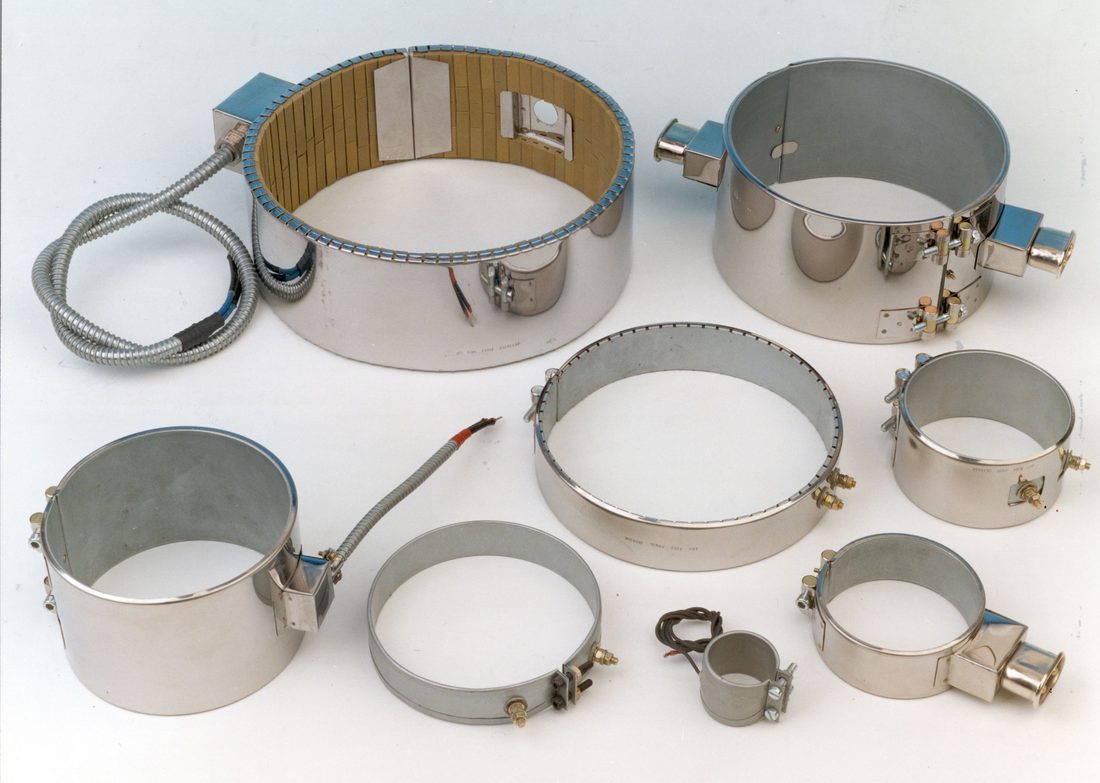

| Mica | pana la circa 350 °C | 4–7 W/cm² |
| Ceramica | pana la circa 450 °C | peste domeniul micai, cu contact bun |
| Izolatie minerala compactata | peste domeniul ceramicii | pana la circa 11 W/cm² |
Izolatia minerala compactata are conductivitate termica superioara micai, deci pentru aceeasi putere transferata lucreaza cu o diferenta de temperatura mai mica intre conductor si teaca. Castigul nu este de putere, ci de marja pana la limita conductorului.
Strangerea si interfata
Acelasi criteriu ca la cartus, pe geometrie cilindrica: fluxul trece printr-o
interfata, iar orice interstitiu de aer introduce
ΔT = qs · δ / λ. In practica:
- suprafata cilindrului curatata de oxizi, calamina si resturi de material inainte de montaj;
- strangere uniforma pe toata circumferinta; la colierele in doua jumatati, strangere alternativa pe cele doua suruburi;
- restrangere dupa primul ciclu termic — dilatarea diferentiata dintre colier si cilindru lasa joc dupa prima incalzire, iar colierul ramas slabit lucreaza partial in aer;
- la cilindri uzati sau ovalizati, executie cu decupaj suplimentar sau colier modelabil, care urmareste forma reala.
Alegerea dupa aplicatie
- Extrudere si masini de injectie — regim continuu, temperaturi pana in domeniul ceramicii; se prefera executia cu izolatie minerala acolo unde zona cere densitate mare.
- Duze si zone scurte — colier ingust, cu atentie la raportul dintre latimea benzii si masa metalica disponibila.
- Cilindri cu geometrie neregulata — colier modelabil, care se formeaza pe piesa.
Decupajele pentru termocuplu, pentru duza sau pentru gaura de alimentare se comunica la comanda: ele reduc suprafata activa, deci ridica densitatea reala peste cea calculata pe suprafata nominala.
Serii si modele pe care le livram
Executie la comanda, pe dimensiunile cerute. Mai jos sunt seriile din gama de rezistenta colier. Daca ai deja un cod de pe un echipament vechi, trimite-ni-l — de cele mai multe ori il putem identifica si inlocui.
| RCFR / RCFRC / RCFRR | elemente modelabile CFOR, performanta mare |
|---|---|
| ATB / ATBR / ATBRC / ATBRR | elemente modelabile TH, performanta mare |
| TC | tuburi patrate recopte, drepte |
| RCAH45 / RCAH30-I | coliere ermetice pentru duze |
| L-ETM | elemente monotub cu 2 circuite, profil triunghiular |

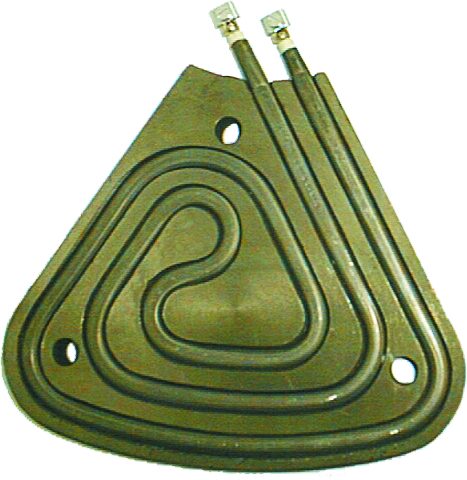

| L-ENC-FE | elemente triunghiulare tip colier |
Alte variante din aceeasi gama
Rezistentele se fac la comanda, nu se iau de pe raft. Ca sa iti dam un pret si un termen, spune-ne:
- diametrul interior si latimea colierului
- puterea si tensiunea
- temperatura de lucru
- tipul de iesire si daca ai nevoie de decupaje pentru termocuplu sau suruburi
Daca nu stii toate datele, suna-ne — le stabilim impreuna in cateva minute.
Intrebari care ni se pun des
Ce diametru comand daca al meu nu e standard?
Colierele se fac la comanda, pe diametrul si latimea tale. Masoara diametrul exterior al piesei la rece si spune-ne unde trebuie sa iasa cablul.
Pot pune un colier de 230 V pe 400 V?
Nu. Puterea creste cu patratul tensiunii — ar da de aproape trei ori mai multa putere si s-ar arde imediat. Tensiunea se specifica la comanda.
De ce slabeste colierul dupa cateva zile de functionare?
Din dilatarea diferentiata dintre banda si cilindru la primul ciclu termic. Restrangerea dupa prima incalzire la temperatura de regim face parte din montaj; fara ea, colierul lucreaza cu interstitiu de aer si se arde prematur.
Cum aleg intre mica si izolatie minerala?
Dupa temperatura ceruta pe suprafata de contact si dupa densitatea superficiala necesara. Mica acopera domeniul pana la circa 350 °C si sarcini de 4-7 W/cm2; peste acestea, izolatia minerala compactata da marja suplimentara, cu un transfer mai bun catre teaca.
