Controlere si senzori de nivel
Protectia de nivel nu este o semnalizare, ci o functie de securitate a instalatiei de incalzire: un element de imersie descoperit isi pierde mediul de racire si se distruge in cateva minute.
De ce este o functie de securitate
Temperatura tecii urmeaza
Tteaca = Tfluid + qs/α.
Un element proiectat pentru apa lucreaza cu
α de ordinul 103 W/m²·K;
descoperit, trece in convectie naturala in aer, cu
α de ordinul 10. Raportul este de aproape doua
ordine de marime, deci suprasarcina termica a peliculei creste in aceeasi
proportie si izolatia minerala atinge temperatura de distrugere inainte ca
operatorul sa observe ceva.
Consecinta: contactul de nivel minim se leaga in circuitul de comanda al contactorului elementului, nu doar la o lampa sau la un semnal catre automat. Pragul se stabileste deasupra capatului zonei active, nu la limita vizibila a lichidului.
Principii de masura

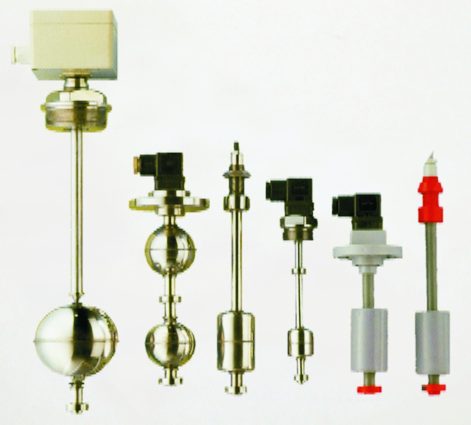

| Principiu | Conditie de aplicare | Limitari |
|---|---|---|
| Sonde conductive | lichid suficient de conductiv: apa tehnica, solutii apoase | nu functioneaza in apa demineralizata, uleiuri, solventi; depunerile pe sonda falsifica pragul |
| Flotor cu magnet si contact reed | orice lichid, indiferent de conductivitate | piesa in miscare; se blocheaza la produse vascoase sau cu depuneri |
| Sonda capacitiva | lichide neconductive si produse vascoase | cere reglaj pe produs; sensibila la schimbarea constantei dielectrice |

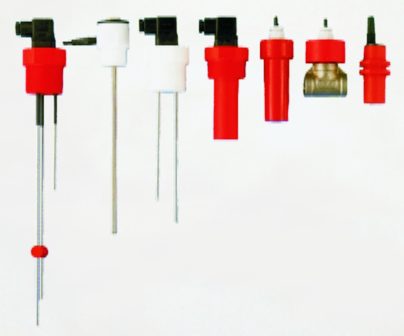

La sondele conductive se lucreaza cu doua sau trei electrozi — nivel minim, nivel maxim si masa — alimentati in curent alternativ de joasa tensiune din releul de nivel, tocmai pentru a evita polarizarea electrozilor si depunerea electrolitica. Cand vasul este metalic, el poate juca rolul de masa.
Montaj
- sondele se amplaseaza in afara zonei de agitatie si departe de jetul de umplere, altfel valurile produc comutatii repetate;
- la lichide care fac spuma se prevede tub de linistire;
- lungimea electrozilor se stabileste astfel incat pragul minim sa ramana deasupra zonei active a elementului de incalzire;
- releul se alege cu temporizare reglabila, pentru a filtra oscilatiile de nivel fara a intarzia declansarea reala;
- functia de securitate se verifica periodic prin proba, nu prin inspectie vizuala.
Vezi si rezistentele de imersie si dimensionarea pentru apa.
Serii si modele pe care le livram
Executie la comanda, pe dimensiunile cerute. Mai jos sunt seriile din gama de controler de nivel. Daca ai deja un cod de pe un echipament vechi, trimite-ni-l — de cele mai multe ori il putem identifica si inlocui.
| IMN INOX | intrerupatoare de nivel cu flotor magnetic, corp inox |
|---|---|
| IMN PVC | intrerupatoare de nivel cu flotor magnetic, corp PVC |
| NS / NR / NRA | sonde rezistive de nivel |
| PNSA | relee de nivel |
Alte variante din aceeasi gama
Rezistentele se fac la comanda, nu se iau de pe raft. Ca sa iti dam un pret si un termen, spune-ne:
- ce lichid e in vas si la ce temperatura
- cate niveluri vrei sa controlezi
- cum se poate monta: pe capac, lateral, prin flansa
- daca semnalul merge intr-un automat sau direct intr-un contactor
Daca nu stii toate datele, suna-ne — le stabilim impreuna in cateva minute.
Intrebari care ni se pun des
Am nevoie de controler de nivel daca rezervorul e mereu plin?
Da. Rezervoarele sunt mereu pline pana in ziua in care o vana ramane deschisa sau o pompa se opreste. Controlerul costa o fractiune dintr-o rezistenta arsa si din oprirea productiei.
Sonde conductive sau flotor?
Dupa lichid. Sondele conductive cer un mediu cu conductivitate suficienta, deci merg la apa tehnica si la solutii apoase, dar nu la apa demineralizata, la uleiuri sau la solventi. Pentru acestea se foloseste flotorul magnetic sau sonda capacitiva.
Unde se leaga contactul de nivel minim?
In circuitul de comanda al contactorului care alimenteaza rezistenta, astfel incat lipsa lichidului sa intrerupa efectiv alimentarea. Legat doar la semnalizare, nu indeplineste functia de securitate.
