Emitatoare in infrarosu
Transfer prin radiatie electromagnetica, direct catre suprafata piesei, fara intermedierea aerului. Alegerea se face dupa lungimea de unda de varf a emitatorului, raportata la spectrul de absorbtie al materialului incalzit.
Lungimea de unda, parametrul de selectie
Un corp incalzit emite un spectru continuu, al carui varf se deplaseaza cu temperatura dupa legea de deplasare a lui Wien:
λmax [µm] ≈ 2.898 / T [K]
De aici impartirea uzuala pe benzi:
| Banda | Temperatura emitatorului | λmax |
|---|---|---|
| Unda scurta (NIR) | peste 1.800 °C pe filament | circa 1,2–1,4 µm |
| Unda medie | circa 1.000 °C | circa 2,3 µm |
| Unda lunga (ceramic) | 300–700 °C | circa 3–5 µm |
Unda scurta are densitate mare de flux, inertie mica si patrundere mai adanca in material. Unda medie este compromisul uzual pentru uscare si polimerizare. Unda lunga are inertie mare si da un camp uniform, cu randament bun pe materiale cu continut de apa.
Criteriul este suprapunerea cu spectrul de absorbtie al sarcinii. Apa are varful de absorbtie in jurul valorii de 3 µm, deci uscarea peliculelor pe baza de apa se face eficient cu unda medie si lunga; unda scurta are varful sub acest domeniu si este in buna masura transmisa, nu absorbita. Pentru materiale opace si pentru preincalziri rapide, unda scurta este insa avantajoasa, prin densitatea de flux si prin constanta de timp mica.
Fluxul schimbat
Intre emitator si sarcina, fluxul urmeaza legea Stefan-Boltzmann:
q = ε · σ · (T14 − T24),
cu σ = 5,67 · 10−8 W/m²·K4
Dependenta de puterea a patra a temperaturii absolute explica de ce o diferenta mica de temperatura a emitatorului schimba mult fluxul, si de ce emisivitatea suprafetei receptoare — tipic 0,7…0,9 la materiale mate si oxidate, mult mai mica la metale lucioase — intra direct in rezultat.
Reflectorul si geometria
Radiatia emisa in directia opusa sarcinii se pierde daca nu este redirectionata. Reflectorul din aluminiu lustruit sau placat cu aur recupereaza aceasta fractiune si, in acelasi timp, determina distributia pe suprafata: un reflector parabolic concentreaza, unul difuz uniformizeaza. In instalatii cu mai multe emitatoare, suprapunerea campurilor se verifica pentru a evita benzile cu supraexpunere la jonctiuni.
Distanta emitator-sarcina se stabileste impreuna cu puterea: apropierea creste densitatea de flux, dar reduce uniformitatea. La linii continue conteaza si viteza de avans, care fixeaza timpul de expunere.
Unde se justifica
- Uscare si polimerizare de pelicule — sarcina termica este la suprafata, nu in masa piesei.
- Preincalzire inainte de formare sau de lipire — constanta de timp mica, potrivita pentru regim intermitent.
- Incalzire locala si de zona — la posturi de lucru si pe benzi, acolo unde incalzirea intregului volum de aer ar fi ineficienta.
- Crescatorii de animale — emitator de unda lunga, cu reglaj, pentru zona de odihna a puietului; aici conteaza uniformitatea si inertia, nu densitatea.
Pentru tratamente cu cerinta de uniformitate in masa, solutia ramane cuptorul cu rezistente si recirculare fortata.
Serii si modele pe care le livram
Executie la comanda, pe dimensiunile cerute. Mai jos sunt seriile din gama de emitator infrarosu industrial. Daca ai deja un cod de pe un echipament vechi, trimite-ni-l — de cele mai multe ori il putem identifica si inlocui.
| 77F / 77P / 81P | emitatoare in infrarosu |
|---|---|
| IRU | emitatoare ceramice universale |

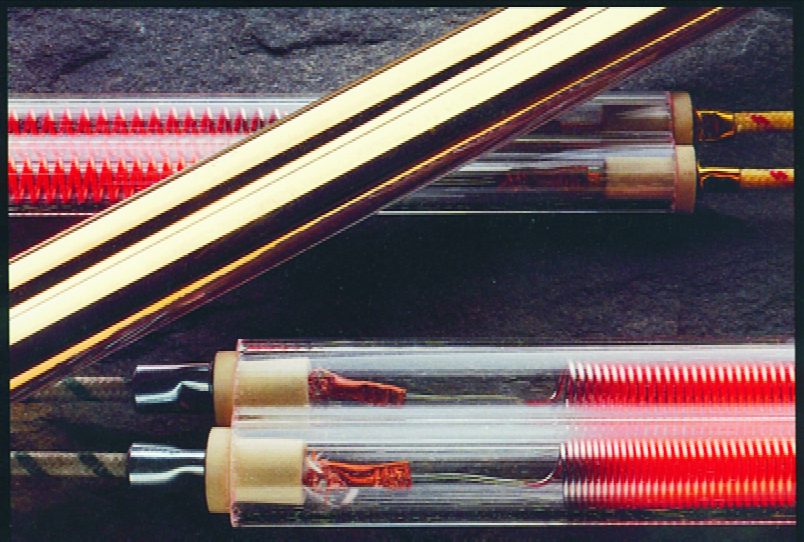

| LCP / LCU | emitatoare halogen cu cuart, industriale |
| IRCM / IRCC | emitatoare unda medie si scurta |

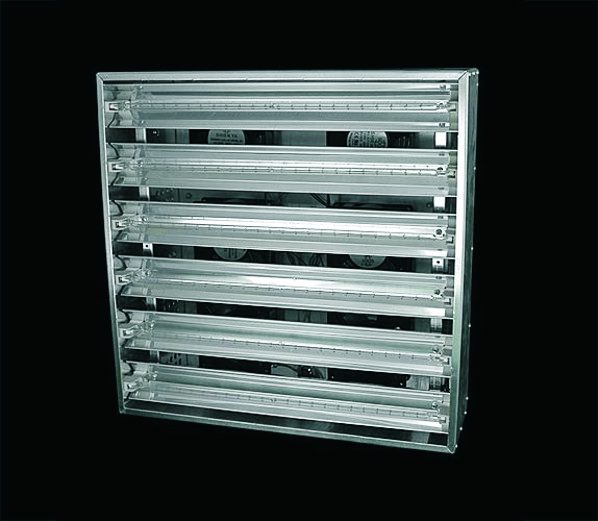

| FIRM / FIRC | echipamente complete de incalzire in infrarosu |

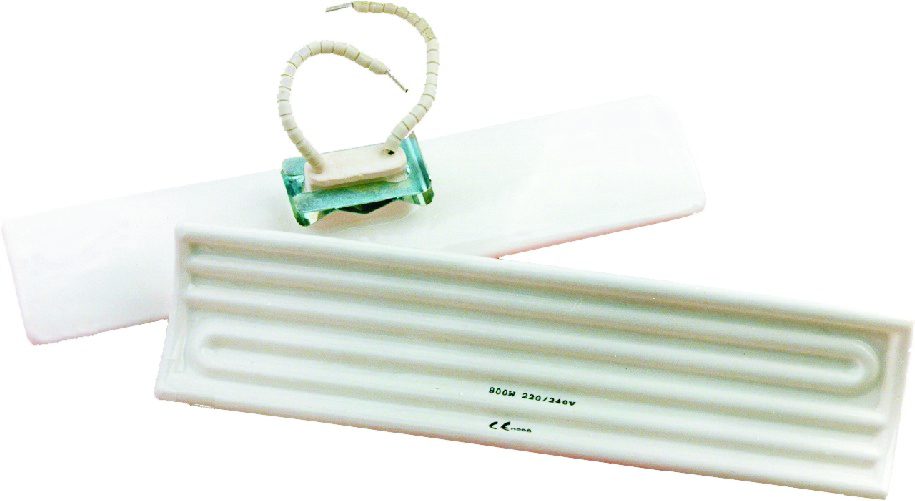

| OSC / OSCP / OSPP / OSPG / OSH / OSHC / OSHP | emitatoare ceramice |
| BOS | emitatoare ceramice, executie speciala |
| IGRR | elemente pentru lampi de incalzire in crescatorii |
| PQR / PQP / PQC | panouri radiante cu cuart |
| H7RS / PRA-IRC | reflectoare si accesorii |
Alte variante din aceeasi gama
Rezistentele se fac la comanda, nu se iau de pe raft. Ca sa iti dam un pret si un termen, spune-ne:
- ce material incalzesti si de la ce temperatura la ce temperatura
- cat timp sta piesa in fata emitatorului
- distanta de montaj si suprafata de acoperit
- daca ai nevoie de reglaj de putere
Daca nu stii toate datele, suna-ne — le stabilim impreuna in cateva minute.
Intrebari care ni se pun des
Cat tine un emitator ceramic?
In regim normal, cateva mii de ore. Ce il omoara nu e functionarea continua, ci pornirile si opririle dese si socurile mecanice. Daca procesul permite, e mai bine sa reglezi puterea decat sa pornesti si sa opresti.
Se poate regla puterea?
Da, cu un regulator cu tiristoare. La emitatoarele cu unda scurta reglajul e aproape instantaneu, la cele ceramice raspunsul e mai lent, din cauza inertiei.
Ce banda aleg pentru uscarea unei vopsele pe baza de apa?
Unda medie sau lunga. Varful de absorbtie al apei este in jur de 3 micrometri, deci se suprapune peste emisia acestor benzi; unda scurta are varful la circa 1,2 micrometri si o parte importanta din radiatie trece prin pelicula fara sa fie absorbita.
Conteaza culoarea si finisajul piesei?
Da, prin emisivitate. O suprafata mata, oxidata sau vopsita absoarbe tipic 0,7-0,9 din fluxul incident, in timp ce un metal lucios reflecta cea mai mare parte. La aceeasi putere instalata, rezultatul pe piesa poate diferi de cateva ori.
