Bucla de reglaj face parte din instalatia de incalzire, nu este un accesoriu al ei. Se dimensioneaza impreuna cu elementul: senzor, lege de reglare, element final de comutatie si, separat de toate acestea, limitator independent de securitate.

Senzorul

Termocuplul J da semnal mare, dar fierul se oxideaza in atmosfere umede; tipul K acopera domeniul uzual al cuptoarelor si al proceselor de temperatura inalta. Sub 500 °C, sonda Pt100 are precizie si stabilitate superioare, cu conditia montajului in trei sau patru fire, care elimina influenta rezistentei conductorilor. Termostatul cu bulb si capilar ramane solutia fiabila acolo unde electronica nu rezista conditiilor de mediu.

Pozitia senzorului conteaza mai mult decat clasa lui de precizie. Masurat in aer in loc de produs, sau la distanta de zona critica, un senzor de clasa buna da o eroare sistematica pe care niciun algoritm nu o compenseaza. La mase cu gradient termic, eroarea de amplasare se traduce direct in supratemperatura locala a elementului.

Legea de reglare

• Pornit-oprit cu histerezis — suficient acolo unde inertia termica este mare si abaterea admisa este larga. Amplitudinea oscilatiei este determinata de histerezis si de constanta de timp a sarcinii; reducerea histerezisului nu imbunatateste reglajul, ci doar inmulteste comutatiile.

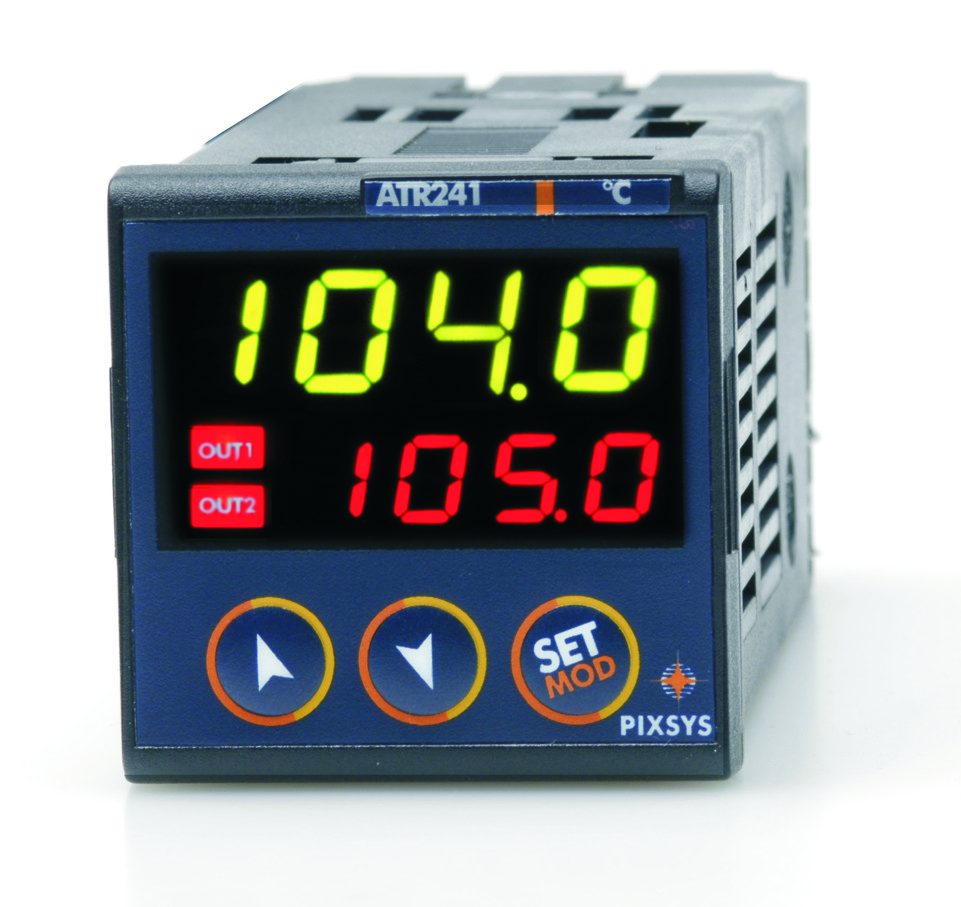

• PID — acolo unde se cere mentinerea unei consemne cu abatere mica, la sarcina variabila. Autoacordarea da un punct de plecare; acordul fin se face pe proces, pentru ca parametrii depind de masa incalzita si de regimul de pierderi.
• Reglaj in cascada sau pe zone — la incinte lungi si la instalatii cu sarcina neuniforma; fiecare zona cu senzorul si bucla ei.

Elementul final de comutatie

Alegerea rezulta din numarul de comutatii pe schimb, nu din putere.

• Contactor electromecanic — acceptabil la incinte cu inertie mare si cerinta de precizie redusa. La un reglaj strans, numarul de anclansari il scoate din uz in cateva luni.
• Releu static sau tiristoare, in regim de unda intreaga — comutatie la trecerea prin zero, fara perturbatii semnificative in retea; solutia uzuala pentru rezistente.
• Comanda cu unghi de faza — cand se cere reglaj continuu al puterii; introduce armonici, deci se verifica din punctul de vedere al compatibilitatii electromagnetice si al incarcarii retelei.

Releele statice disipa putere pe jonctiune si cer radiator dimensionat la curentul real, cu spatiu de ventilare in tablou. Pentru puteri mari se prevede impartirea pe trepte, care limiteaza si curentul de anclansare.

Limitatorul de securitate

Nu este un al doilea termostat si nu face parte din bucla de reglaj. Este o functie independenta: senzor propriu, canal separat, rearmare manuala si actiune directa pe intreruperea alimentarii elementului. Senzorul lui se amplaseaza astfel incat sa nu citeasca aceeasi zona ca regulatorul, altfel un singur defect de masura scoate din functiune ambele protectii.

La lichide se adauga protectie de nivel, la aer confirmare de debit prin presostat diferential, la zonele clasificate ATEX reglajul limitatorului rezulta din clasa de temperatura ceruta, nu din proces.

Tablouri de comanda

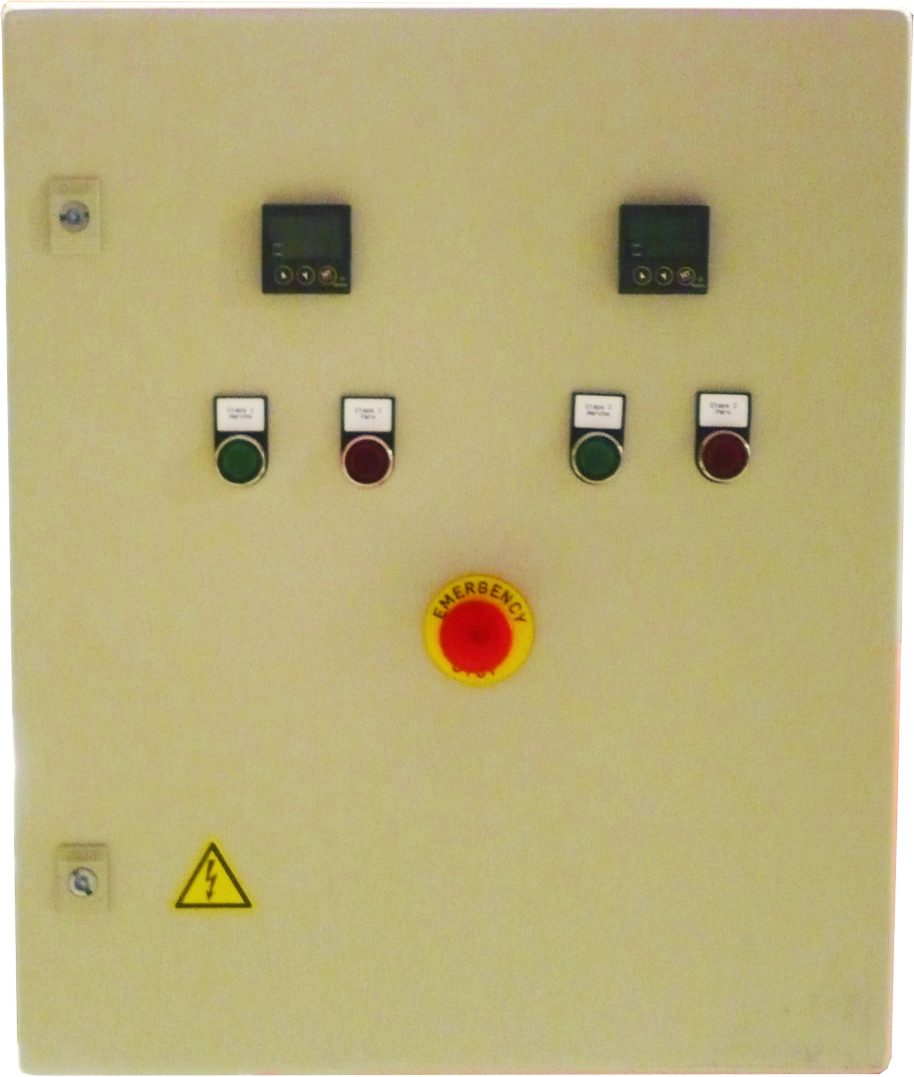

Pentru instalatii cu mai multe zone sau cu trepte de putere se executa tablou complet: protectii, comutatie statica, regulatoare, limitatoare, semnalizari si interblocarile de proces. Datele necesare sunt puterea pe zona, tensiunea si schema de legatura, numarul de trepte, tipul senzorilor si interblocarile cerute (nivel, debit, autorizatie de la automatul instalatiei).

Serii si modele pe care le livram

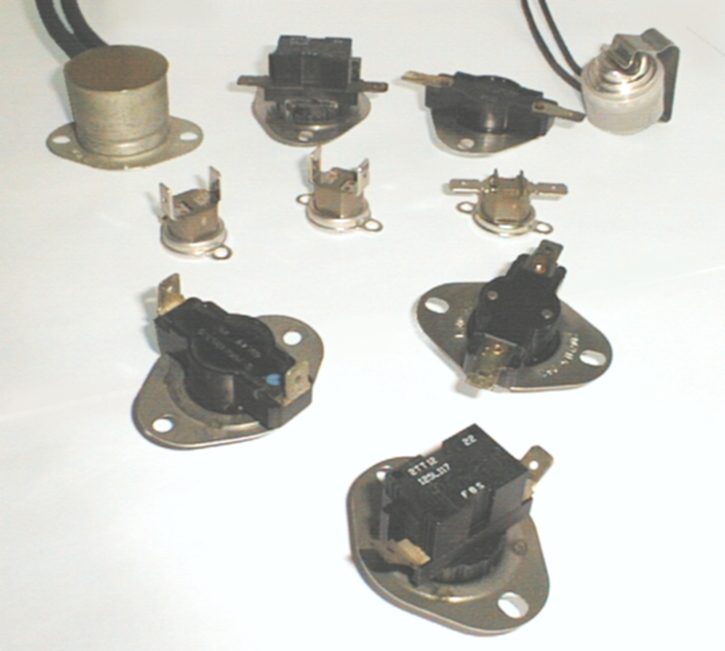

Executie la comanda, pe dimensiunile cerute. Mai jos sunt seriile din gama de termostat industrial. Daca ai deja un cod de pe un echipament vechi, trimite-ni-l — de cele mai multe ori il putem identifica si inlocui.

Alte variante din aceeasi gama

Intrebari care ni se pun des

Pot comanda rezistenta direct din regulator?

Doar daca puterea e foarte mica. Peste cateva sute de wati e nevoie de un releu static sau de o unitate cu tiristoare intre regulator si rezistenta. Releul static suporta comutarile dese pe care le cere un reglaj PID; un contactor mecanic nu.

Unde pun senzorul?

In punctul care conteaza pentru proces, nu langa rezistenta. Un senzor montat prea aproape de element „vede” caldura inainte ca ea sa ajunga in produs si opreste prea devreme.

Termocuplu sau Pt100?

Sub 500 °C, Pt100 pentru precizie si stabilitate. Peste, termocuplu — tip J pana la 750 °C, tip K pana la 1.100 °C. Termocuplul da semnal mic, deci conteaza cablul compensat si traseul fata de forta; Pt100 cere montaj in trei sau patru fire pentru a elimina rezistenta conductorilor.

De ce se defecteaza contactorul desi puterea e in limite?

Pentru ca durata lui de viata se masoara in numar de comutatii, nu in ore de functionare. La un reglaj strans, cu histerezis mic, se ajunge usor la sute de anclansari pe schimb. Solutia este comutatia statica in regim de unda intreaga.
